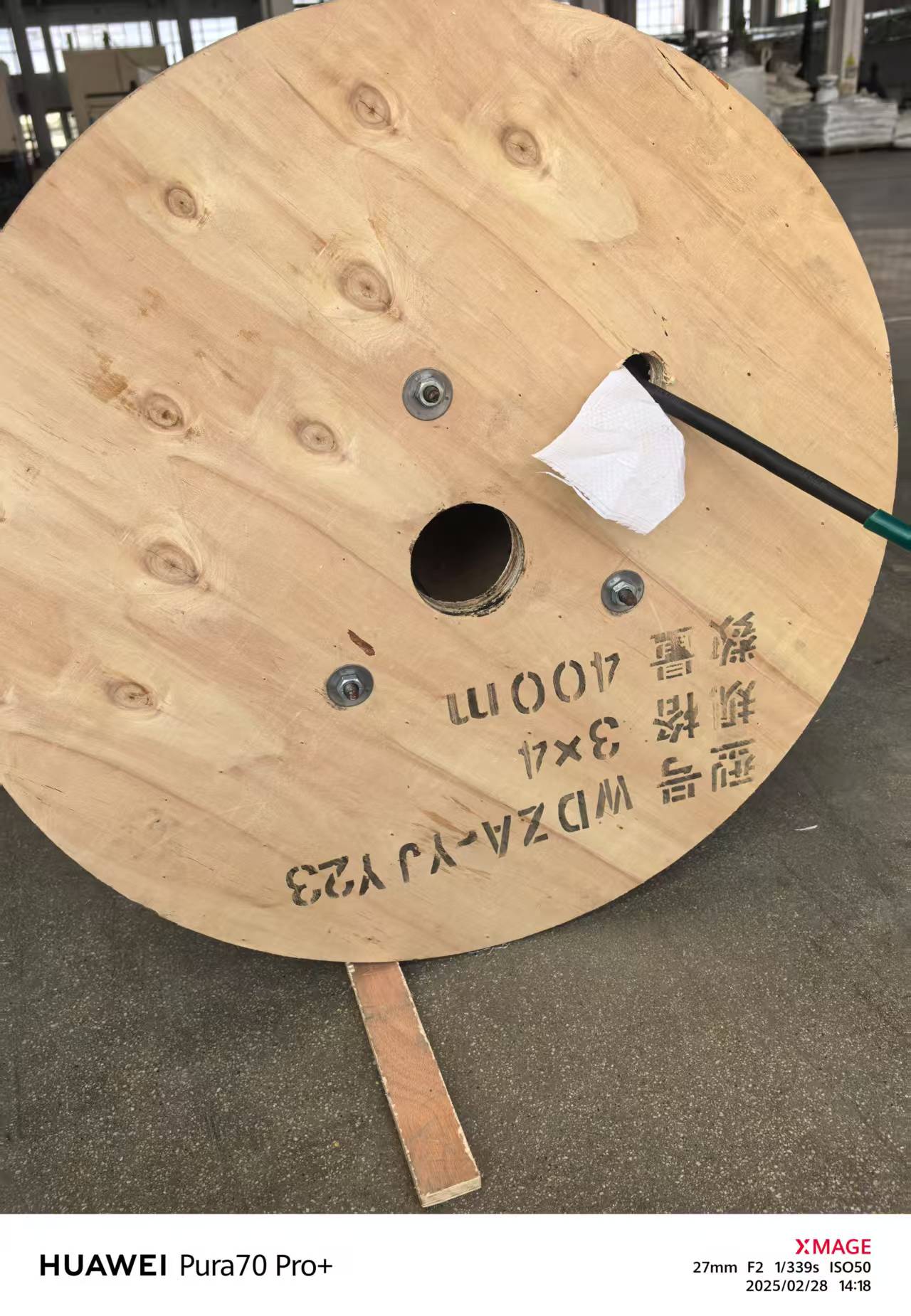

WDZA-YJY23 3*4低煙無鹵阻燃電纜
**WDZA-YJY23 3×4** 是一種低煙無鹵阻燃電力電纜，以下是其詳細解析：
---
### **1. 型號分解與含義**
| 代碼 | 含義 |
|------------|----------------------------------------------------------------------|
| **WDZA** | **特性與阻燃等級**：<br>- **W**：無鹵（Halogen-Free）<br>- **D**：低煙（Low Smoke）<br>- **Z**：阻燃（Flame Retardant）<br>- **A**：阻燃A級（***高等級，成束燃燒試驗合格） |
| **YJY** | **導體與絕緣材料**：<br>- **YJ**：交聯聚乙烯（XLPE）絕緣<br>- **Y**：聚烯烴（如PE或PO）護套 |
| **23** | **鎧裝與護套結構**：<br>- **2**：雙鋼帶鎧裝<br>- **3**：聚乙烯（PE）或聚氯乙烯（PVC）外護套（需結合標準確認） |
| **3×4** | **芯數與截面積**：<br>- 3芯電纜，每芯導體截面積為4 mm2 |
---
### **2. 關鍵特性**
- **無鹵低煙**：燃燒時無有毒鹵酸氣體，煙霧濃度低，適合人員密集場所（如地鐵、醫院、隧道）。
- **阻燃A級**：通過GB/T 18380.3成束燃燒試驗，阻燃性能優異。
- **交聯聚乙烯（XLPE）絕緣**：耐高溫（長期90℃）、耐老化，載流量高于普通PVC絕緣。
- **雙鋼帶鎧裝**：增強抗壓、抗機械損傷能力，適合直埋或易受外力環境。
---
### **3. 執行標準**
- **GB/T 19666**：阻燃和耐火電纜通用要求。
- **GB/T 12706.1~3**：額定電壓1kV到35kV擠包絕緣電力電纜。
- **其他**：可能涉及IEC 60502、BS 6724等標準（需根據實際生產標準確認）。
---
### **4. 應用場景**
- **高危場所**：地鐵、機場、高層建筑、核電站等對阻燃和低煙要求嚴格的區域。
- **埋地敷設**：雙鋼帶鎧裝適合直埋或穿管，抵抗土壤壓力或機械沖擊。
- **固定敷設**：適用于室內、隧道、電纜溝等固定安裝環境。
---
### **5. 注意事項**
1. **護套材料確認**：<br>
- YJY中第二個“Y”通常指聚烯烴護套（如PE），但需確認是否符合無鹵要求。<br>
- 若護套為PVC（代碼“V”），則型號應為YJV23，需核對標準差異。
2. **彎曲半徑**：鎧裝電纜彎曲半徑較大，需按標準操作（通常≥20倍電纜直徑）。
3. **阻燃配套**：若用于A類阻燃系統，需確保整個線路（橋架、附件等）符合A級要求。
---
### **6. 常見問題**
- **YJY23與YJV23區別**：<br>
YJY為聚烯烴護套（無鹵），YJV為PVC護套（含鹵）。用戶型號中“WDZA”明確要求無鹵，因此護套應為聚烯烴（YJY23），需注意避免混淆。
- **鎧裝接地**：雙鋼帶鎧裝需可靠接地，防止電擊或腐蝕。
- **載流量參考**：3×4 mm2電纜在空氣中敷設（30℃環境）載流量約30~40A，埋地時略高（需查具體參數表）。
